Заказной шифр: I85
| Червячные мотор-редукторы из нержавеющей стали | |
| М ном. [Нм] Номинальный момент (Нм) | 347 |
| P дв. [кВт] Мощность двигателей (кВт) | 0,55…4,0 |
| D вых. [мм] Диаметр выходного вала (мм) | 35 |
| i Передаточные числа | 7…96 |
| Заказной шифр | I85 |
Цена по запросу
Отгрузка со склада (Москва, Новосибирск) в течение 12 часов. Доставка по России за 1-5 дней.
Рабочие характеристики редуктора INNOVARI из нержавеющей стали I85 - 347 Нм
| БЫСТРЫЙ ВЫБОР | Входная скорость (n1)=1400 мин -1 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость на выходном валу n2 [мин−1] |
Передаточное число i |
Мощность двигателя P1M [кВт] |
Крутящий момент на входе M2M [Нм] |
Сервис-фактор f. s. |
Номинал. мощность P1R [кВт] |
Номинал. крутящий момент M2R [Нм] |
Возможные моторные фланцы B5 | Возможные моторные фланцы B14 | Динамический КПД RD |
Модуль зубчатого зацепления Mn [мм] |
Код передаточного числа | |
| D | E | U | ||||||||||
| 80 | 90 | 100 112 | ||||||||||
| 200 | 7 | 4,0 | 168 | 1,5 | 6,1 | 257 | B | B | 88 | 4,23 | 01 | |
| 140 | 10 | 4,0 | 218 | 1,3 | 5,2 | 284 | B | B | 80 | 4,2 | 02 | |
| 100 | 14 | 3,0 | 223 | 1,4 | 4,1 | 305 | B | B | 78 | 4,5 | 03 | |
| 70 | 20 | 2,2 | 237 | 1,2 | 2,7 | 294 | B | B | 79 | 3,4 | 04 | |
| 64 | 22 | 2,2 | 258 | 1,1 | 2,5 | 294 | B | B | 78 | 3,1 | 05 | |
| 50 | 28 | 2,2 | 315 | 1,1 | 2,4 | 347 | B | B | 75 | 4,7 | 06 | |
| 37 | 38 | 1,5 | 276 | 1,2 | 1,8 | 336 | B | 71 | 3,5 | 07 | ||
| 30 | 46 | 1,5 | 320 | 1,0 | 1,5 | 326 | B | 68 | 3,1 | 08 | ||
| 27 | 52 | 1,1 | 258 | 1,1 | 1,2 | 289 | B | 66 | 2,7 | 09 | ||
| 21 | 67 | 1,1 | 327 | 0,9 | 0,97 | 289 | B | 65 | 2,1 | 10 | ||
| 18,9 | 74 | 0,75 | 220 | 1,2 | 0,91 | 268 | B | 58 | 1,9 | 11 | ||
| 14,6 | 96 | 0,55 | 191 | 1,3 | 0,70 | 242 | B | 53 | 1,5 | 12 | ||
| Возможные моторные фланцы | В - в комплект поставки входит проставка | В - по заказу возможен комплект без проставки | С - положение отверстий моторного фланца | |||||||||||||

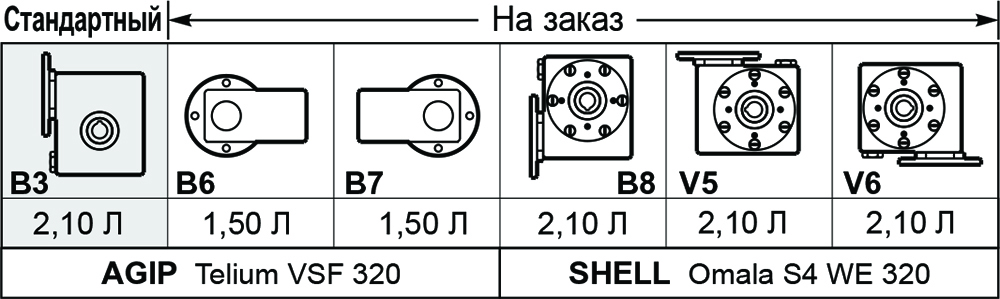

Тип синтетического масла и рекомендованное количество
Редукторы I85 поставляются с залитым синте- тическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора. Информацию о положении монтажа V5-V6 вы сможете получить, обратившись в компанию.

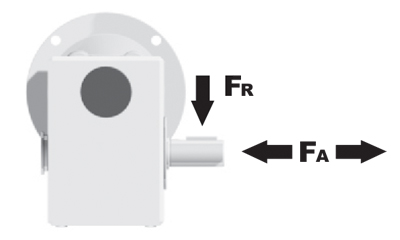

Радиальные и осевые нагрузки редуктора INNOVARI I85 - 347 Нм
Выходной вал
| n2 [мин−1] |
FA [N] |
FR [N] |
|---|---|---|
| 200 | 500 | 2500 |
| 150 | 580 | 2900 |
| 100 | 600 | 3000 |
| 75 | 700 | 3500 |
| 50 | 800 | 4000 |
| 25 | 1000 | 5000 |
| 15 | 1160 | 5800 |
Входной вал
| n1 [мин−1] |
FA [N] |
FR [N] |
|---|---|---|
| 1400 | 160 | 809 |
*Большие осевые нагрузки по направлению DX запрещены.

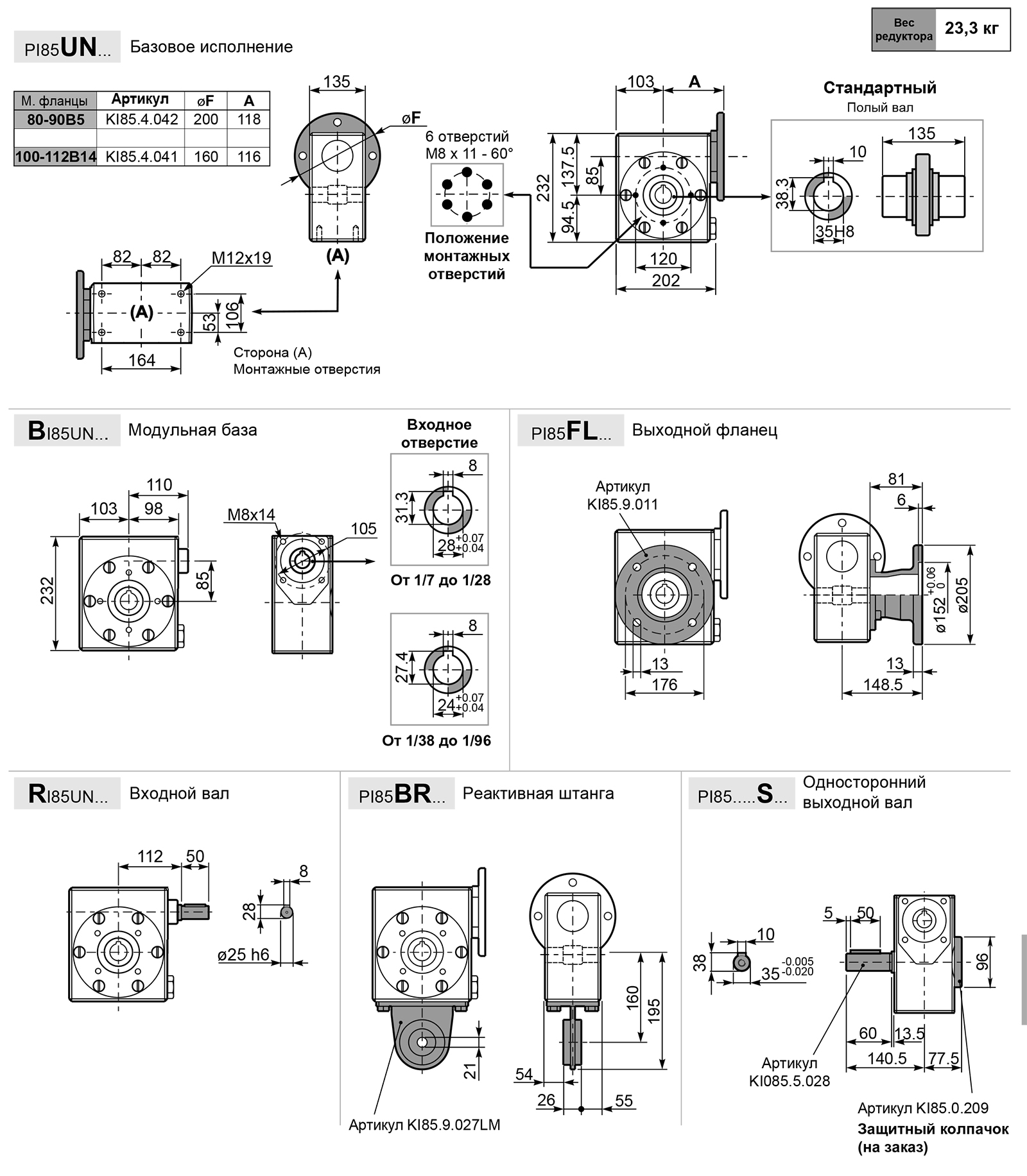

Габаритные размеры редуктора INNOVARI I85
Варианты изделия
| заказной шифр | М ном. [Нм] | P дв. [кВт] | D вых. [мм] | i | Цена | |
| I30 | 21 | 0,09...0,18 | 14 | 5...80 |
цена по запросу
|
|
| I45 | 41 | 0,09…0,37 | 18, 19 | 7…102 |
цена по запросу
|
|
| I50 | 72 | 0,12…0,75 | 24, 25 | 7…100 |
цена по запросу
|
|
| I63 | 147 | 0,37...1,8 | 25, 28 | 7…94 |
цена по запросу
|
|
| I85 | 347 | 0,55…4,0 | 35 | 7…96 |
цена по запросу
|
|
| I11 | 651 | 1,1…4,0 | 42 | 7…99 |
цена по запросу
|
