I45

Варианты изделия: I30 I45 I50 I63 I85 I11

Заказной шифр: I45

Червячные мотор-редукторы из нержавеющей стали
М ном. [Нм] Номинальный момент (Нм)	41
P дв. [кВт] Мощность двигателей (кВт)	0,09…0,37
D вых. [мм] Диаметр выходного вала (мм)	18, 19
i Передаточные числа	7…102
Заказной шифр	I45

Цена по запросу

Отгрузка со склада (Москва, Новосибирск) в течение 12 часов. Доставка по России за 1-5 дней.

Описание

Рабочие характеристики редуктора INNOVARI из нержавеющей стали I45 - 41 Нм

БЫСТРЫЙ ВЫБОР										Входная скорость (n₁)=1400 мин ^-1
Скорость на выходном валу n₂ [мин⁻¹]	Передаточное число i	Мощность двигателя P_1M [кВт]	Крутящий момент на входе M_2M [Нм]	Сервис-фактор f. s.	Номинал. мощность P_1R [кВт]	Номинал. крутящий момент M_2R [Нм]	Возможные моторные фланцы B5	Возможные моторные фланцы B14		Динамический КПД RD	Модуль зубчатого зацепления Mn [мм]	Код передаточного числа
								P	Q
								63	71
200	7	0,37	14	2,2	0,80	30		B-C		80	2,2	01
140	10	0,37	20	1,5	0,57	30		B-C		79	2,2	02
100	14	0,37	27	1,1	0,41	30		B-C		77	2,4	03
67	21	0,37	36	1,2	0,43	41		B-C		67	1,6	04
50	28	0,25	31	1,3	0,33	41		B-C		65	2,5	05
38	37	0,25	40	1,0	0,26	41		B-C		63	1,8	06
30	46	0,25	46	0,9	0,22	41		B-C		59	1,5	07
23	60	0,18	41	1,0	0,18	41		B-C		56	1,2	08
20	70	0,12	31	1,0	0,12	30		B-C		54	1,0	09
13,7	102	0,09	31	1,0	0,09	29		B-C		49	0,72	10

Возможные моторные фланцы

В - в комплект поставки входит проставка

В - по заказу возможен комплект без проставки

С - положение отверстий моторного фланца

Тип синтетического масла и рекомендованное количество

Редукторы I30 поставляются с залитым синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора. Информацию о положении монтажа V5-V6 вы сможете получить, обратившись в компанию.

СМАЗКА I30 Количество масла 0,24 л
AGIP Telium VSF 320	SHELL Omala S4 WE 320

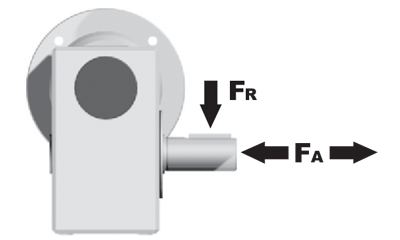

Радиальные и осевые нагрузки редуктора INNOVARI I45

Выходной вал

n₂ [мин⁻¹]	FA [N]	FR [N]
200	180	900
150	200	1000
100	220	1100
75	240	1200
50	260	1400
25	300	1800
15	400	2000

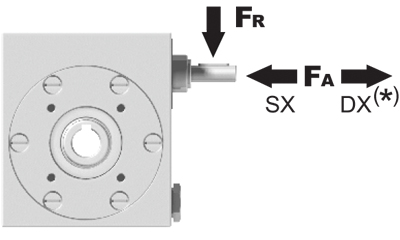

Входной вал

n₁ [мин⁻¹]	FA [N]	FR [N]
1400	42	210

*Большие осевые нагрузки по направлению DX запрещены.

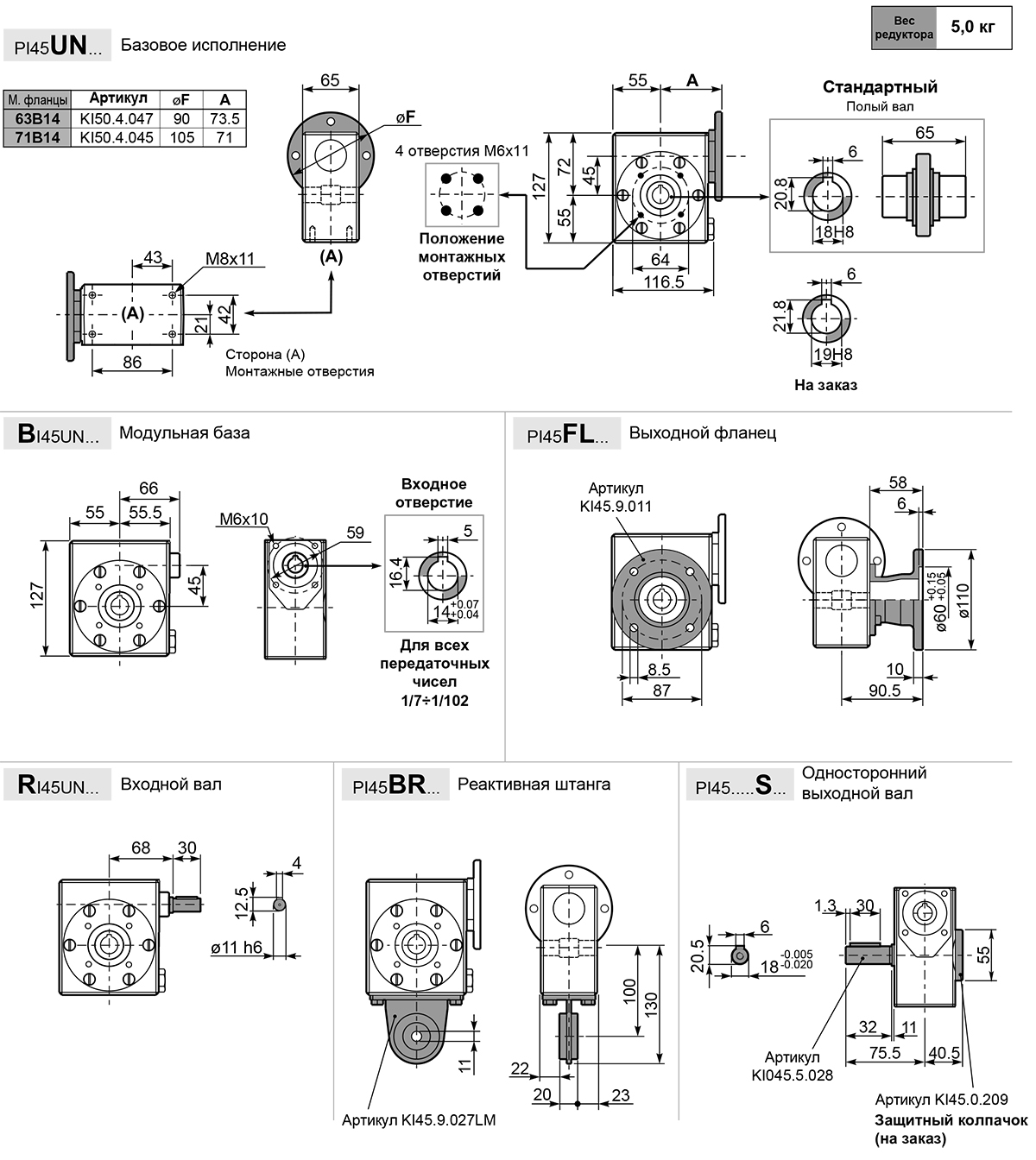

Габаритные размеры INNOVARI I45

Сохранить в PDF

Варианты изделия

заказной шифр	М ном. [Нм]	P дв. [кВт]	D вых. [мм]	i	Цена
I30	21	0,09...0,18	14	5...80	цена по запросу	Отправить заявку
I45	41	0,09…0,37	18, 19	7…102	цена по запросу	Отправить заявку
I50	72	0,12…0,75	24, 25	7…100	цена по запросу	Отправить заявку
I63	147	0,37...1,8	25, 28	7…94	цена по запросу	Отправить заявку
I85	347	0,55…4,0	35	7…96	цена по запросу	Отправить заявку
I11	651	1,1…4,0	42	7…99	цена по запросу	Отправить заявку
