Заказной шифр: I63
| Червячные мотор-редукторы из нержавеющей стали | |
| М ном. [Нм] Номинальный момент (Нм) | 147 |
| P дв. [кВт] Мощность двигателей (кВт) | 0,37...1,8 |
| D вых. [мм] Диаметр выходного вала (мм) | 25, 28 |
| i Передаточные числа | 7…94 |
| Заказной шифр | I63 |
Цена по запросу
Отгрузка со склада (Москва, Новосибирск) в течение 12 часов. Доставка по России за 1-5 дней.
Рабочие характеристики редуктора INNOVARI из нержавеющей стали I63 - 147 Нм
| БЫСТРЫЙ ВЫБОР | Входная скорость (n1)=1400 мин -1 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость на выходном валу n2 [мин−1] |
Передаточное число i |
Мощность двигателя P1M [кВт] |
Крутящий момент на входе M2M [Нм] |
Сервис-фактор f. s. |
Номинал. мощность P1R [кВт] |
Номинал. крутящий момент M2R [Нм] |
Возможные моторные фланцы B5 | Возможные моторные фланцы B14 | Динамический КПД RD |
Модуль зубчатого зацепления Mn [мм] |
Код передаточного числа | |||
| - | - | Q | R | T | ||||||||||
| - | - | 71 | 80 | 90 | ||||||||||
| 200 | 7 | 1,8 | 71 | 1,8 | 3,2 | 125 | B-C | B-C | 83 | 3,1 | 01 | |||
| 140 | 10 | 1,8 | 99 | 1,4 | 2,4 | 134 | B-C | B-C | 81 | 3,1 | 02 | |||
| 93 | 15 | 1,5 | 121 | 1,1 | 1,7 | 138 | B-C | B-C | 79 | 3,1 | 03 | |||
| 74 | 19 | 1,1 | 111 | 1,2 | 1,4 | 138 | B-C | B-C | 78 | 2,6 | 04 | |||
| 58 | 24 | 1,1 | 135 | 1,0 | 1,2 | 142 | B-C | B-C | 75 | 2,0 | 05 | |||
| 47 | 30 | 1,1 | 167 | 0,9 | 0,96 | 146 | B-C | B-C | 74 | 3,2 | 06 | |||
| 39 | 36 | 0,75 | 125 | 1,2 | 0,88 | 147 | B-C | B-C | 68 | 2,7 | 07 | |||
| 31 | 45 | 0,55 | 111 | 1,2 | 0,67 | 135 | B-C | C | 66 | 2,1 | 08 | |||
| 23 | 60 | 0,55 | 140 | 0,9 | 0,51 | 130 | B-C | C | 62 | 1,6 | 12 | |||
| 21 | 67 | 0,55 | 151 | 0,8 | 0,45 | 124 | B-C | C | 60 | 1,5 | 09 | |||
| 17,5 | 80 | 0,37 | 115 | 1,0 | 0,38 | 119 | B-C | C | 57 | 1,3 | 10 | |||
| 14,9 | 94 | 0,37 | 123 | 1,0 | 0,36 | 119 | B-C | C | 52 | 1,1 | 11 | |||
| Возможные моторные фланцы | В - в комплект поставки входит проставка | В - по заказу возможен комплект без проставки | С - положение отверстий моторного фланца | |||||||||||||

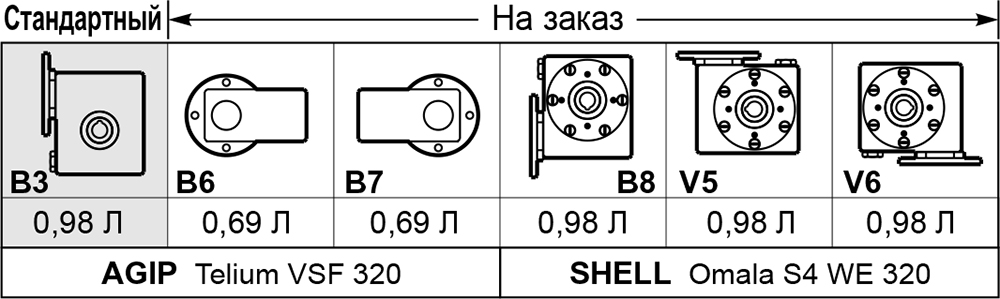

Тип синтетического масла и рекомендованное количество
Редукторы I63 поставляются с залитым синте- тическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора. Информацию о положении монтажа V5-V6 вы сможете получить, обратившись в компанию.
Радиальные и осевые нагрузки редуктора INNOVARI I63 - 147 Нм

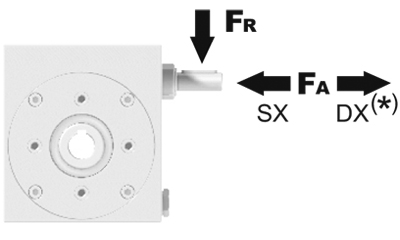

Выходной вал
| n2 [мин−1] |
FA [N] |
FR [N] |
|---|---|---|
| 200 | 360 | 1800 |
| 150 | 400 | 2000 |
| 100 | 460 | 2300 |
| 75 | 500 | 2500 |
| 50 | 600 | 3000 |
| 25 | 700 | 3800 |
| 15 | 800 | 4000 |

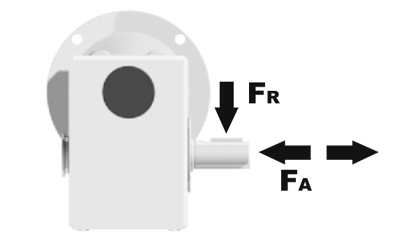

Входной вал
| n1 [мин−1] |
FA [N] |
FR [N] |
|---|---|---|
| 1400 | 90 | 450 |
*Большие осевые нагрузки по направлению DX запрещены.

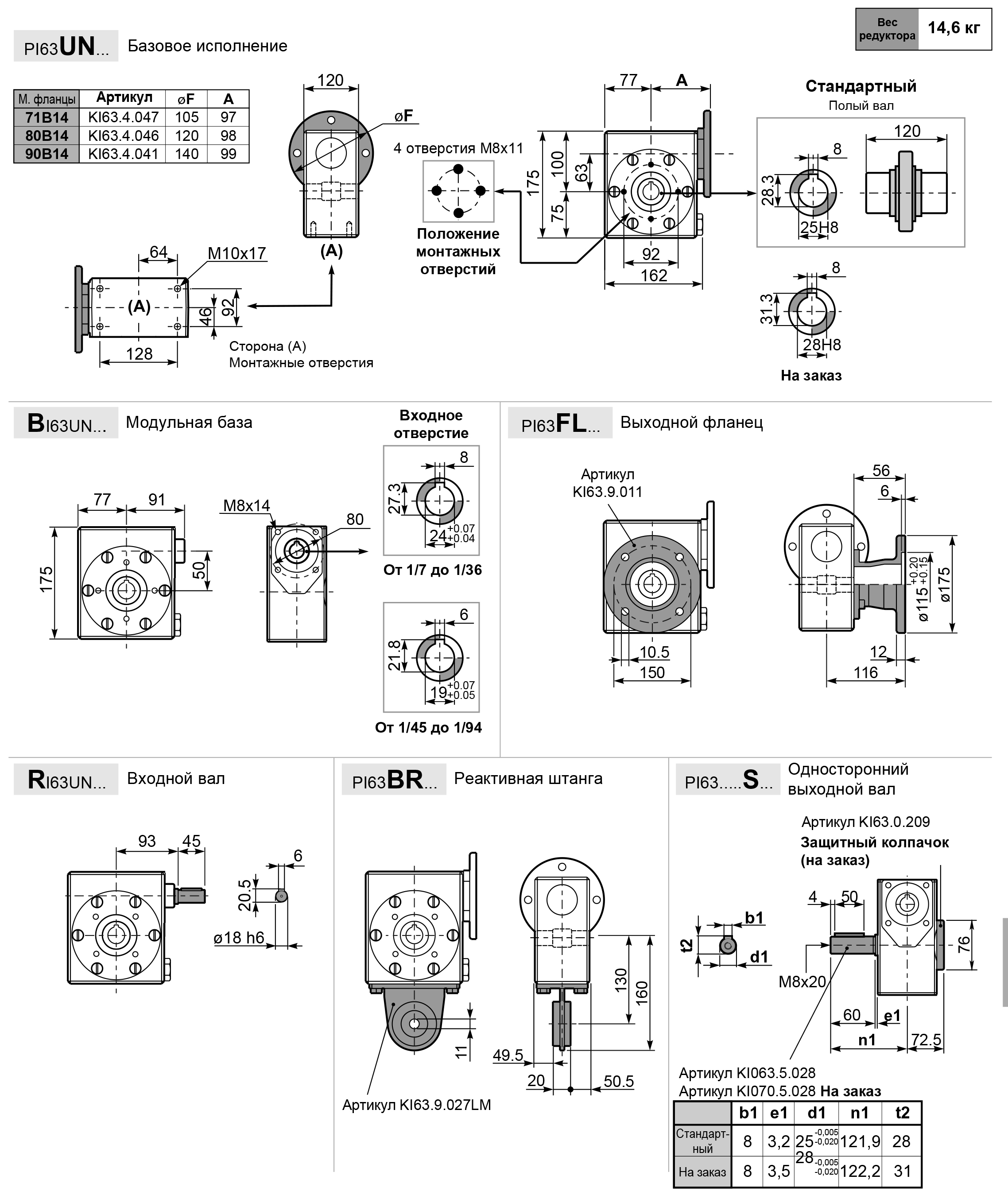

Габаритные размеры редуктора INNOVARI i63
Варианты изделия
| заказной шифр | М ном. [Нм] | P дв. [кВт] | D вых. [мм] | i | Цена | |
| I30 | 21 | 0,09...0,18 | 14 | 5...80 |
цена по запросу
|
|
| I45 | 41 | 0,09…0,37 | 18, 19 | 7…102 |
цена по запросу
|
|
| I50 | 72 | 0,12…0,75 | 24, 25 | 7…100 |
цена по запросу
|
|
| I63 | 147 | 0,37...1,8 | 25, 28 | 7…94 |
цена по запросу
|
|
| I85 | 347 | 0,55…4,0 | 35 | 7…96 |
цена по запросу
|
|
| I11 | 651 | 1,1…4,0 | 42 | 7…99 |
цена по запросу
|
