I50

Варианты изделия: I30 I45 I50 I63 I85 I11

Заказной шифр: I50

Червячные мотор-редукторы из нержавеющей стали
М ном. [Нм] Номинальный момент (Нм)	72
P дв. [кВт] Мощность двигателей (кВт)	0,12…0,75
D вых. [мм] Диаметр выходного вала (мм)	24, 25
i Передаточные числа	7…100
Заказной шифр	I50

Цена по запросу

Отгрузка со склада (Москва, Новосибирск) в течение 12 часов. Доставка по России за 1-5 дней.

Описание

Рабочие характеристики редуктора INNOVARI из нержавеющей стали I50 - 72 Нм

БЫСТРЫЙ ВЫБОР											Входная скорость (n₁)=1400 мин ^-1
Скорость на выходном валу n₂ [мин⁻¹]	Передаточное число i	Мощность двигателя P_1M [кВт]	Крутящий момент на входе M_2M [Нм]	Сервис-фактор f. s.	Номинал. мощность P_1R [кВт]	Номинал. крутящий момент M_2R [Нм]	Возможные моторные фланцы B5	Возможные моторные фланцы B14			Динамический КПД RD	Модуль зубчатого зацепления Mn [мм]	Код передаточного числа
								P	Q	R
								63	71	80
200	7	0,75	28	1,9	1,5	57		B-C	B		82	2,5	01
140	10	0,75	41	1,5	1,1	62		B-C	B		80	2,4	02
100	14	0,75	57	1,2	0,90	68		B-C	B		79	2,6	03
78	18	0,55	51	1,2	0,67	62		B-C	B		75	2,0	04
54	26	0,55	67	1,0	0,54	66		B-C	B		69	2,7	05
47	30	0,55	79	0,9	0,50	72		B-C	B		70	2,5	12
39	36	0,37	63	1,2	0,43	72		B-C			69	2,1	06
33	43	0,37	72	1,0	0,35	68		B-C			66	1,8	07
28	50	0.25	53	1,2	0,31	66		B-C			62	1,5	13
23	60	0,25	59	1,0	0,26	62		B-C			58	1,3	08
21	68	0,25	66	0,9	0,22	58		B-C			57	1,2	09
17,5	80	0,18	53	1,1	0,19	57		B-C			54	1,0	10
14	100	0,12	41	1,3	0,15	51		B-C			50	0,8	11

Возможные моторные фланцы

В - в комплект поставки входит проставка

В - по заказу возможен комплект без проставки

С - положение отверстий моторного фланца

Тип синтетического масла и рекомендованное количество

Редукторы I50 поставляются синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

СМАЗКА Q50 Количество масла 0,38 л
AGIP Telium VSF 320	SHELL Omala S4 WE 320

Радиальные и осевые нагрузки редуктора INNOVARI I50 - 72 Нм

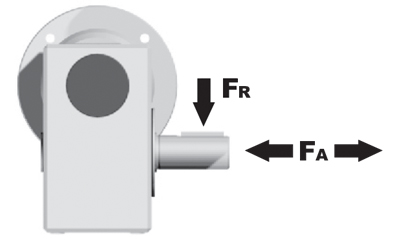

Выходной вал

n₂ [мин⁻¹]	FA [N]	FR [N]
200	240	1200
150	280	1400
100	300	1500
75	340	1700
50	380	1900
25	480	2500
15	560	2800

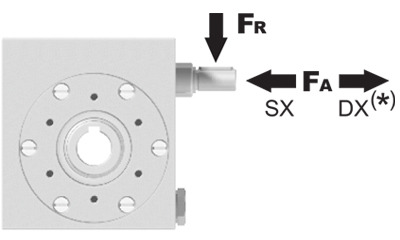

Входной вал

n₁ [мин⁻¹]	FA [N]	FR [N]
1400	76	380

*Большие осевые нагрузки по направлению DX запрещены.

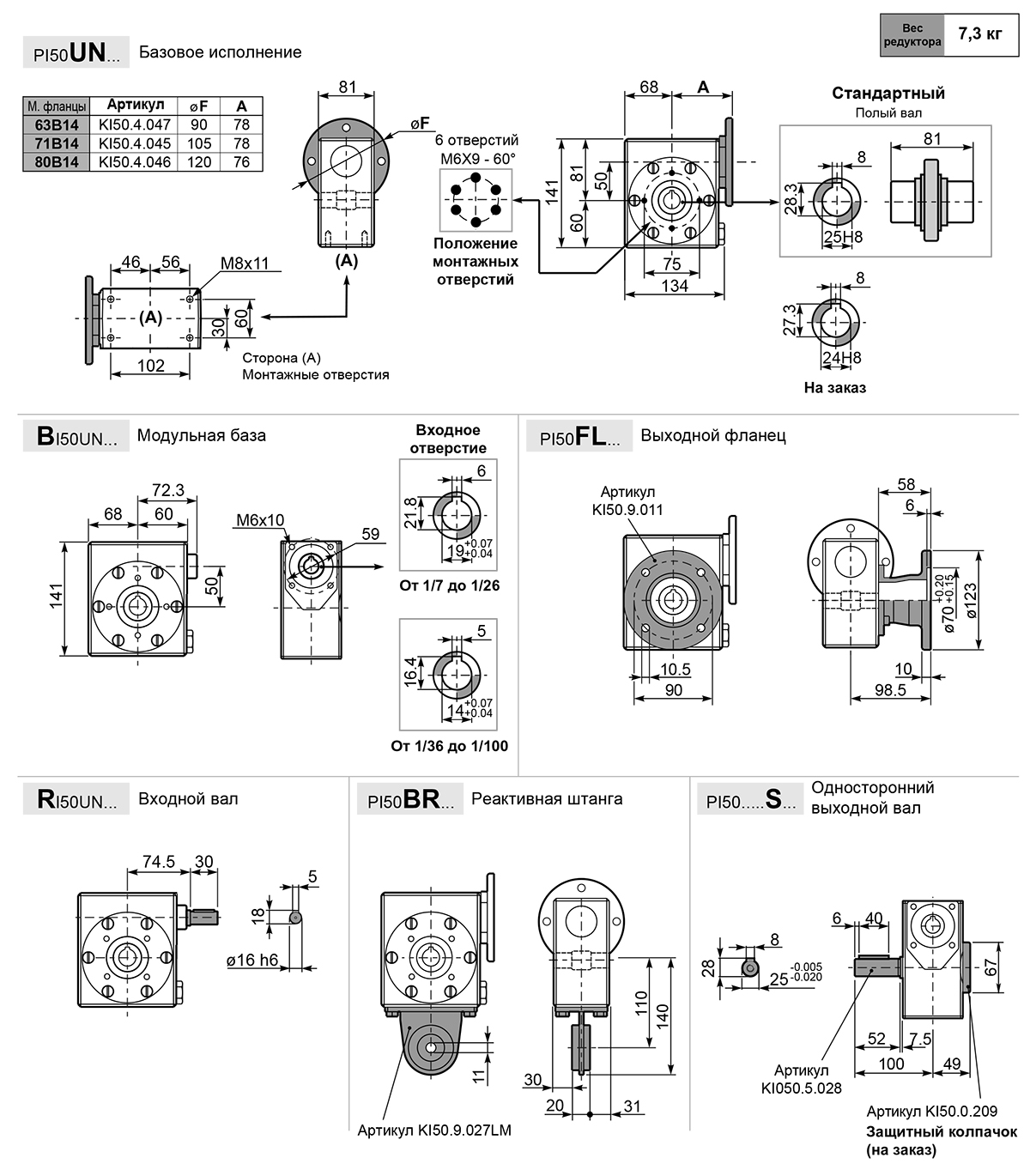

Габаритные размеры редуктора INNOVARI I50

Сохранить в PDF

Варианты изделия

заказной шифр	М ном. [Нм]	P дв. [кВт]	D вых. [мм]	i	Цена
I30	21	0,09...0,18	14	5...80	цена по запросу	Отправить заявку
I45	41	0,09…0,37	18, 19	7…102	цена по запросу	Отправить заявку
I50	72	0,12…0,75	24, 25	7…100	цена по запросу	Отправить заявку
I63	147	0,37...1,8	25, 28	7…94	цена по запросу	Отправить заявку
I85	347	0,55…4,0	35	7…96	цена по запросу	Отправить заявку
I11	651	1,1…4,0	42	7…99	цена по запросу	Отправить заявку
