Заказной шифр: I11
| Червячные мотор-редукторы из нержавеющей стали | |
| М ном. [Нм] Номинальный момент (Нм) | 651 |
| P дв. [кВт] Мощность двигателей (кВт) | 1,1…4,0 |
| D вых. [мм] Диаметр выходного вала (мм) | 42 |
| i Передаточные числа | 7…99 |
| Заказной шифр | I11 |
Цена по запросу
Отгрузка со склада (Москва, Новосибирск) в течение 12 часов. Доставка по России за 1-5 дней.
Рабочие характеристики редуктора INNOVARI из нержавеющей стали I11 - 651 Нм
| БЫСТРЫЙ ВЫБОР | Входная скорость (n1)=1400 мин -1 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость на выходном валу n2 [мин−1] |
Передаточное число i |
Мощность двигателя P1M [кВт] |
Крутящий момент на входе M2M [Нм] |
Сервис-фактор f. s. |
Номинал. мощность P1R [кВт] |
Номинал. крутящий момент M2R [Нм] |
Возможные моторные фланцы B5 | Возможные моторные фланцы B14 | Динамический КПД RD |
Модуль зубчатого зацепления Mn [мм] |
Код передаточного числа | |
| D | E | U | ||||||||||
| 80 | 90 | 100 112 | ||||||||||
| 200 | 7 | 7,5 | 315 | 1,5 | 11,5 | 483 | B | B | 88 | 5,5 | 01 | |
| 140 | 10 | 7,5 | 440 | 1,2 | 9,0 | 525 | B | B | 86 | 5,4 | 02 | |
| 88 | 16 | 5,5 | 492 | 1,1 | 6,0 | 536 | B | B | 82 | 5,3 | 03 | |
| 70 | 20 | 4,0 | 447 | 1,2 | 4,9 | 546 | B | B | 82 | 4,5 | 04 | |
| 61 | 23 | 3,0 | 377 | 1,4 | 4,1 | 515 | B | B | 80 | 3,9 | 05 | |
| 47 | 30 | 3,0 | 467 | 1,4 | 4,2 | 651 | B | B | 76 | 5,6 | 06 | |
| 37 | 38 | 3,0 | 583 | 1,1 | 3,3 | 641 | B | B | 75 | 4,7 | 07 | |
| 31 | 45 | 2,2 | 493 | 1,2 | 2,7 | 599 | B | В | 73 | 4,0 | 08 | |
| 26 | 53 | 2,2 | 557 | 1,1 | 2,5 | 620 | B | В | 70 | 3,5 | 09 | |
| 22 | 64 | 1,5 | 452 | 1,2 | 1,8 | 536 | B | 69 | 2,9 | 10 | ||
| 16,7 | 84 | 1,1 | 410 | 1,2 | 1,3 | 494 | B | 65 | 2,2 | 11 | ||
| 14,1 | 99 | 1,1 | 446 | 1,1 | 1,2 | 483 | B | 60 | 1,9 | 12 | ||
| Возможные моторные фланцы | В - в комплект поставки входит проставка | В - по заказу возможен комплект без проставки | С - положение отверстий моторного фланца | |||||||||||||

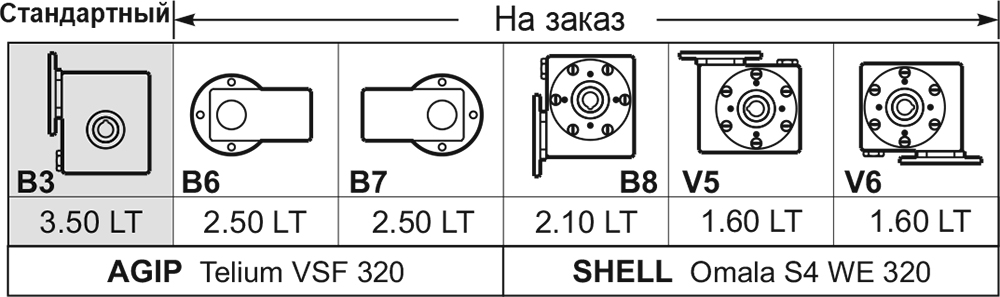

Тип синтетического масла и рекомендованное количество
Редукторы I11 поставляются с залитым синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора. Информацию о положении монтажа V5-V6 вы сможете получить, обратившись в компанию.
Радиальные и осевые нагрузки редуктора INNOVARI I11 - 651 Нм

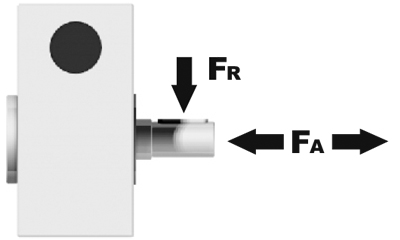

Выходной вал
| n2 [мин−1] |
FA [N] |
FR [N] |
|---|---|---|
| 200 | 600 | 2900 |
| 150 | 700 | 3300 |
| 100 | 750 | 3600 |
| 75 | 800 | 4000 |
| 50 | 920 | 4600 |
| 25 | 1200 | 6000 |
| 15 | 1400 | 7000 |

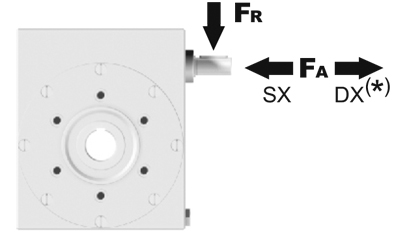

Входной вал
| n1 [мин−1] |
FA [N] |
FR [N] |
|---|---|---|
| 1400 | 228 | 1140 |
*Большие осевые нагрузки по направлению DX запрещены.
Габаритные размеры редуктора INNOVARI I10
Варианты изделия
| заказной шифр | М ном. [Нм] | P дв. [кВт] | D вых. [мм] | i | Цена | |
| I30 | 21 | 0,09...0,18 | 14 | 5...80 |
цена по запросу
|
|
| I45 | 41 | 0,09…0,37 | 18, 19 | 7…102 |
цена по запросу
|
|
| I50 | 72 | 0,12…0,75 | 24, 25 | 7…100 |
цена по запросу
|
|
| I63 | 147 | 0,37...1,8 | 25, 28 | 7…94 |
цена по запросу
|
|
| I85 | 347 | 0,55…4,0 | 35 | 7…96 |
цена по запросу
|
|
| I11 | 651 | 1,1…4,0 | 42 | 7…99 |
цена по запросу
|
