I30

Варианты изделия: I30 I45 I50 I63 I85 I11

Заказной шифр: I30

Червячные мотор-редукторы из нержавеющей стали
М ном. [Нм] Номинальный момент (Нм)	21
P дв. [кВт] Мощность двигателей (кВт)	0,09...0,18
D вых. [мм] Диаметр выходного вала (мм)	14
i Передаточные числа	5...80
Заказной шифр	I30

Цена по запросу

Отгрузка со склада (Москва, Новосибирск) в течение 12 часов. Доставка по России за 1-5 дней.

Описание

Рабочие характеристики редуктора INNOVARI из нержавеющей стали I30 - 21 Нм

БЫСТРЫЙ ВЫБОР										Входная скорость (n₁)=1400 мин ^-1
Скорость на выходном валу n₂ [мин⁻¹]	Передаточное число i	Мощность двигателя P_1M [кВт]	Крутящий момент на входе M_2M [Нм]	Сервис-фактор f. s.	Номинал. мощность P_1R [кВт]	Номинал. крутящий момент M_2R [Нм]	Возможные моторные фланцы B5	Возможные моторные фланцы B14		Динамический КПД RD	Модуль зубчатого зацепления Mn [мм]	Код передаточного числа
								O	P
								56	63
280	5	0,18	5	3,3	0,60	17		B-C		82	1,26	09
200	7	0,18	7	2,4	0,44	17		B-C		80	1,44	01
140	10	0,18	10	1,8	0,32	17		B-C		78	1,44	02
93	15	0,18	13	1,4	0,25	19		B-C		73	1,44	03
70	20	0,18	17	1,1	0,20	19		B-C		70	1,09	04
47	30	0,12	15	1,4	0,17	21		B-C		62	1,44	05
35	40	0,12	19	1,1	0,13	20		B-C		57	1,09	06
23	61	0,09	19	1,1	0,10	20		B-C		50	0,72	07
17,5	80	0,09	16	1,0	0,06	16		B-C		48	0,56	08

Возможные моторные фланцы

В - в комплект поставки входит проставка

В - по заказу возможен комплект без проставки

C - положение отверстий моторного фланца

Тип синтетического масла и рекомендованное количество

Редукторы I30 поставляются с залитым синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора. Информацию о положении монтажа V5-V6 вы сможете получить, обратившись в компанию.

СМАЗКА I30 Количество масла 0,10 л
AGIP Telium VSF 320	SHELL Omala S4 WE 320

Радиальные и осевые нагрузки редуктора INNOVARI I30

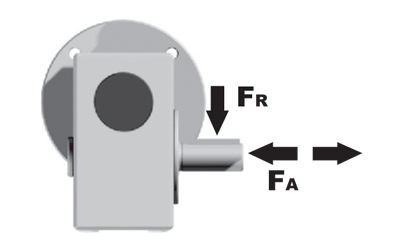

Выходной вал

n₂ [мин⁻¹]	FA [N]	FR [N]
200	120	600
150	140	700
100	160	800
75	180	900
50	200	1000
25	250	1250
15	280	1400

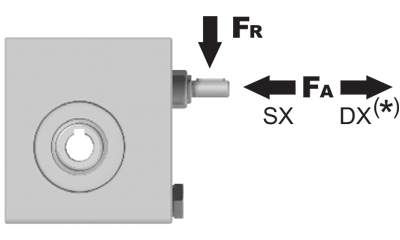

Входной вал

n₁ [мин⁻¹]	FA [N]	FR [N]
1400	20	100

*Большие осевые нагрузки по направлению DX запрещены.

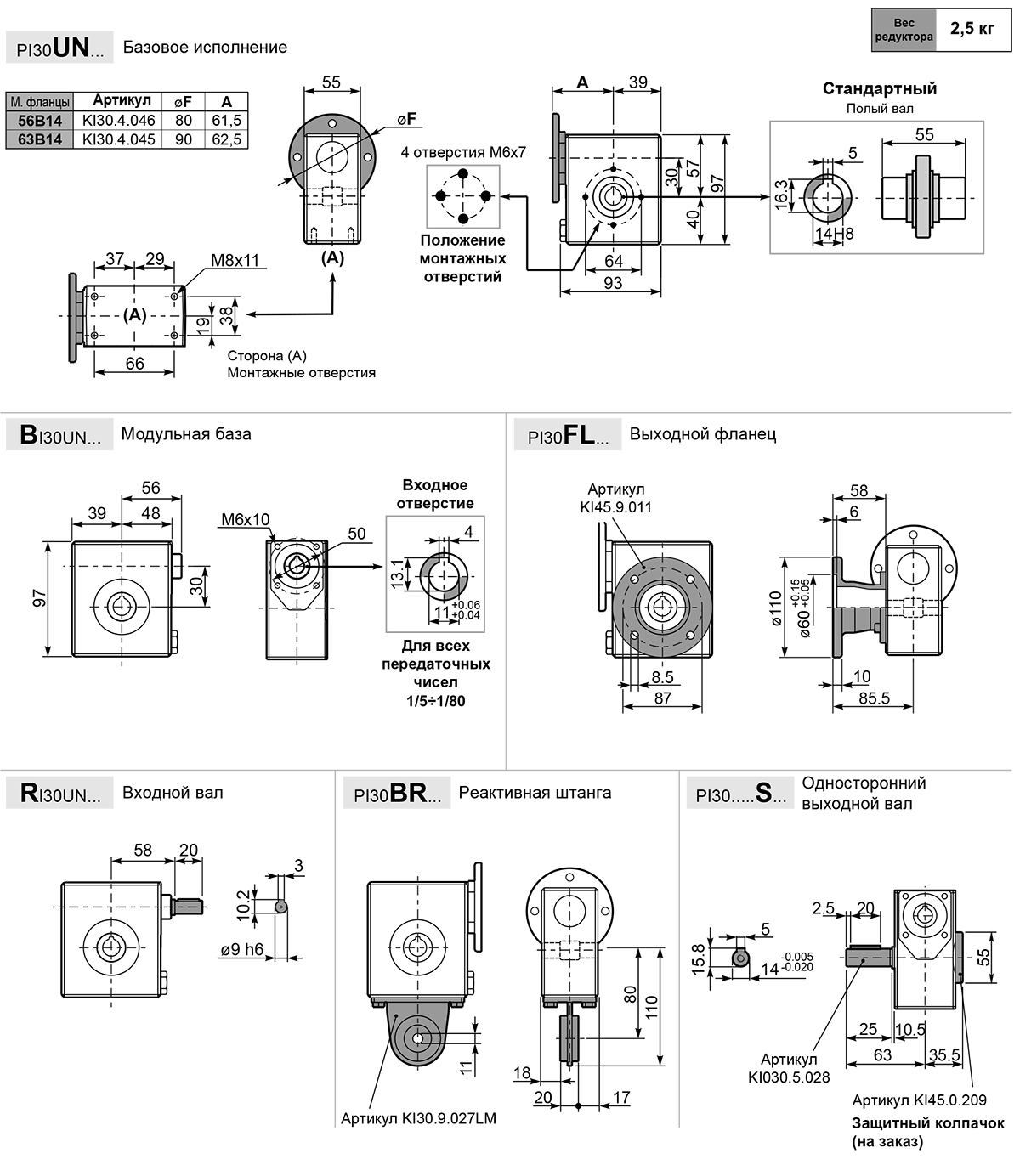

Габаритные размеры INNOVARI I30
