134C

Варианты изделия: X22S X32S X33S X42А X43А X52А X53А X62А X63А 113C 114C 133C 134C

Заказной шифр: 134C

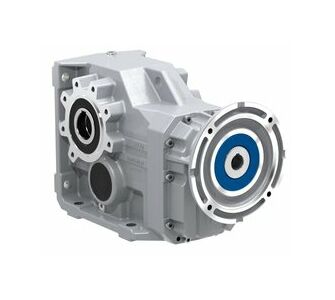

Цилиндро-конические редукторы в алюминиевом и чугунном корпусе
М ном. [Нм] Номинальный момент (Нм)	1000
P дв. [кВт] Мощность двигателей (кВт)	0,18…1,5
D вых. [мм] Диаметр выходного вала (мм)	45 (40*)
i Передаточные числа	91,23…821,70
Заказной шифр	134C

Цена по запросу

Отгрузка со склада (Москва, Новосибирск) в течение 12 часов. Доставка по России за 1-5 дней.

Описание
Технические характеристики

Рабочие характеристики цилиндро-конического редуктора в чугунном корпусе 134C - 1000 Нм

БЫСТРЫЙ ВЫБОР														Входная скорость (n₁)=1400 мин ^-1
Скорость на выходном валу n₂ [мин⁻¹]	Передаточное число i	Мощность двигателя P_1M [кВт]	Крутящий момент на входе M_2M [Нм]	Сервис-фактор f. s.	Номинал. мощность P_1R [кВт]	Номинал. крутящий момент M_2R [Нм]	Возможные моторные фланцы B5				Возможные моторные фланцы B14				Диаметр выходного вала	Код передаточного числа
							B	C	D	E	Q	R	T
							63	71	80	90	71	80	90
15,3	91,23	1,5	858	1,2	1,7	1000	B				C	C		19132418	Стандартный ∅45 ∅40 на заказ	01
13,4	104,48	1,5	983	1,0	1,5	1000	B				C	C		19132416		02
11,6	121,10	1,5	1139	0,9	1,3	1000	B				C	C		17132416		03
9,9	140,84	1,1	968	1,0	1,1	1000	B				C	C		17132414		04
8,5	165,32	1,1	1136	0,9	0,96	1000	B				C	C		15132414		05
7,6	184,94	0,75	872	1,1	0,86	1000	B				C	C		19082416		06
7,1	197,34	0,75	930	1,1	0,81	1000	B				C	C		13132414		07
6,5	215,10	0,75	1014	1,0	0,74	1000	B				C	C		19082414		08
6,0	231,60	0,55	805	1,2	0,69	1000	B				C	C		10132416		09
5,6	249,31	0,55	867	1,2	0,64	1000	B				C	C		17082114		10
5,2	269,37	0,55	937	1,1	0,59	1000	B				C	C		10132414		11
4,8	292,64	0,55	1018	1,0	0,54	1000	B				C	C		15082414		12
4,6	302,26	0,55	1051	1,0	0,53	1000	B				C	C		9132416		13
4,0	349,30	0,37	812	1,2	0,46	1000	B				C	C		13082414		14
3,5	399,12	0,37	928	1,1	0,40	1000	B				C	C		7132416		15
2,9	476,80	0,37	1108	0,9	0,33	1000	B				C	C		10082414		16
2,2	622,28	0,25	976	1,0	0,26	1000	B				C	C		9082414		17
1,7	821,70	0,18	985	1,0	0,19	1000	B				C	C		7082414		18

Для всех передаточных чисел динамический КПД равен 0,92

Возможные моторные фланцы

В - в комплект поставки входит проставка

В - по заказу возможен комплект без проставки

C - положение отверстий моторного фланца

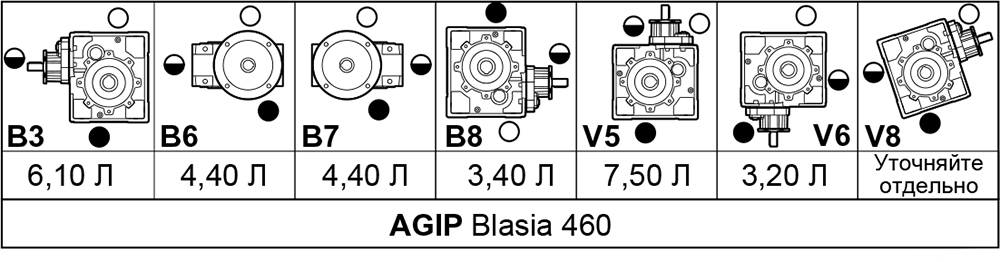

Тип синтетического масла и рекомендованное количество

Редукторы 134C поставляются синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

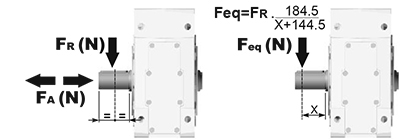

Радиальные и осевые нагрузки редуктора INNOVARI 134C

Выходной вал

n₂ [мин⁻¹]	FA [N]	FR [N]
300	800	4000
250	900	4500
200	960	4800
140	1120	5600
120	1200	6000
85	1300	6500
70	1400	7000
40	1700	8500
15	2400	12000

По запросу, для увеличения допустимых нагрузок доступны усиленные подшипники

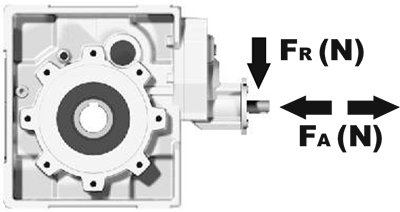

Входной вал

n₁ [мин⁻¹]	FA [N]	FR [N]
1400	400	2000
900	440	2200
500	440	2200

Габаритные размеры INNOVARI 134С

Характеристики мотор-редуктора:

Трехфазный асинхронный индукционный электродвигатель по нормам IEC
Входное напряжение: 230/400 В при частоте тока 50 Гц ±10%
Степень защиты: IP55 (по умолчанию)
Класс изоляции: F (по умолчанию)
Производительность: S1
